Proteus软件怎么进行仿真使用

在当今电子技术领域，proteus软件是一款备受青睐的电路仿真工具。它能够帮助工程师和爱好者快速验证电路设计的可行性，节省时间和成本。下面就为大家详细介绍proteus软件仿真的使用方法。

软件安装与启动

首先，从官方网站下载proteus软件安装包，并按照安装向导的提示进行安装。安装完成后，在桌面上找到proteus的快捷图标，双击启动软件。

创建新工程

打开软件后，点击“file”菜单，选择“new project”，在弹出的对话框中选择工程保存的路径，并为工程命名。然后点击“ok”，新工程创建完成。

选择元器件

在proteus的元件库中包含了丰富的电子元件。点击“pick devices”按钮，打开元件选择对话框。在搜索框中输入关键词，如电阻、电容、芯片等，即可快速找到所需元件。选择好元件后，点击“ok”将其添加到工作区。

放置元件与连接线路

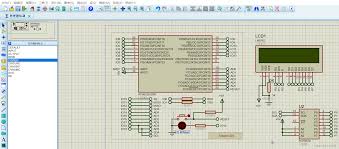

将元件从元件库拖放到工作区合适的位置。然后使用工具栏中的连线工具，将各个元件连接起来，形成所需的电路。在连线过程中，要注意线路的走向和连接的正确性。

设置元件参数

双击元件，弹出元件属性设置对话框，可以对元件的参数进行设置，如电阻的阻值、电容的容值等。确保元件参数符合设计要求。

进行仿真设置

点击“debug”菜单，选择“start/stop debugging”进入仿真模式。在仿真过程中，可以观察电路中各个节点的电压、电流变化，以及元件的工作状态。通过设置仿真时间、暂停、继续等操作，对电路进行全面的测试和分析。

查看波形

如果需要查看电路中某点的电压或电流波形，可以使用示波器工具。将示波器连接到相应的节点，点击“graph”菜单中的“digital oscilloscope”，即可实时显示波形。通过观察波形的形状、频率、幅度等参数，判断电路是否正常工作。

保存与输出

完成仿真后，点击“file”菜单，选择“save design”保存工程。如果需要生成报告或文档，可以将仿真结果导出为图片、文本等格式。

proteus软件为电子电路设计提供了一个便捷、高效的仿真平台。通过熟练掌握其使用方法，能够快速完成电路设计的验证和优化，提高设计质量和效率。无论是初学者还是专业工程师，都能从proteus软件中获得丰富的功能和实用的体验，助力电子技术领域的创新与发展。
